DRAGON RHC E

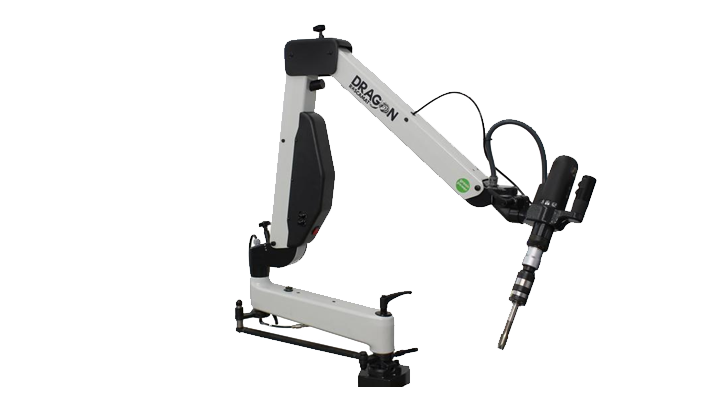

DRAGON RHC E je veľmi užitočný najmä pre rezanie závitov na obrobkoch veľkých rozmerov a to vďaka veľkému pracovnému polomeru. Tento pracovný rozsah umožňuje vykonávať závitorezné operácie aj pod úrovňou stola (uchytením závitorezu). Hlava a elektrický motor sú umiestnené na konci výkyvného ramena tak, že stále udržujú správny uhol nástroja voči rovine upnutia. K motoru je cez rýchloupínací systém uchytený prevodový modul (7 veľkostí).
Kapacita rezania závitov od M2 do M27 je zabezpečená modulárnym systémom a vytvára z modelu DRAGON veľmi praktický stroj, s ktorým možno rezať závity na veľkom rozsahu obrobkov. Už v štandardnom prevedení je na stroji umiestnený potenciometer na reguláciu pravých otáčok nástroja.
Hlavnou prednosťou stroja DRAGON RHC E je možnosť rezania závitov v každom uhle, pod definovaným uhlom je možné zafixovať polohu hlavy. Fixácia zaručí, že všetky závity v určenej rovine budú narezané pod rovnakým uhlom, bez potreby ďalšej korekcie polohy, alebo nastavovania.
Žiadny iný pantografický závitorez neumožňuje kvalitné a presné rezanie závitov pod uhlom.
Kapacita rezania závitov od M2 do M27 je zabezpečená modulárnym systémom a vytvára z modelu DRAGON veľmi praktický stroj, s ktorým možno rezať závity na veľkom rozsahu obrobkov. Už v štandardnom prevedení je na stroji umiestnený potenciometer na reguláciu pravých otáčok nástroja.
Hlavnou prednosťou stroja DRAGON RHC E je možnosť rezania závitov v každom uhle, pod definovaným uhlom je možné zafixovať polohu hlavy. Fixácia zaručí, že všetky závity v určenej rovine budú narezané pod rovnakým uhlom, bez potreby ďalšej korekcie polohy, alebo nastavovania.
Žiadny iný pantografický závitorez neumožňuje kvalitné a presné rezanie závitov pod uhlom.
| TECHNICKÉ PARAMETRE | Hodnota |
|---|---|
| Prevodovka vymeniteľná: (6. prevodových stupňov) |
90 / 170 / 300 / 550 /750 / 1050 ot/min |
| Kapacita závitovania: | M2 – M27 (M30 hliník) |
| Max. krútiaci moment: | 150 Nm |
| Elektrické napätie: | 230 V |
| Výkon motora: | 750 W |
| Regulácia otáčok: | Plynulá 0-100% ľavé/pravé |
| Modulárny systém: | 6 rýchlostí |
| Rozsah otáčok | 90 – 1050 ot/min |
| Pracovný rozsah | |
| Polomer | 2255 mm |
| Zdvih | 1139 mm |
| Vyvažovanie ramena | áno 2x |
| Typ závitu | vnútorný / vonkajší |
| Prevedenie s otočnou hlavou | áno |
| Automatické primazávanie nástroja | áno |
| Nastavenie hĺbky závitu | nie |
| Hmotnosť stroja | 45 kg |
